精准的锁模系统，杰出的能效，高效的伺服驱动，都能满足所有需求，以客户产品为中心，为客户提供整套技术解决方案，关为全球客户创造更佳的投资回报和客户体验。
高效节能，精准快速
用更低的投资成本，以贴近实际应用为研发方向，打造只需更少生产空间的两板机。
◆ 二板式结构,缩短机器长度,节省厂房空间20~25%；
◆ 快速开关模油压缸与高压锁模油压缸各自独立,减少液压油用量50%。

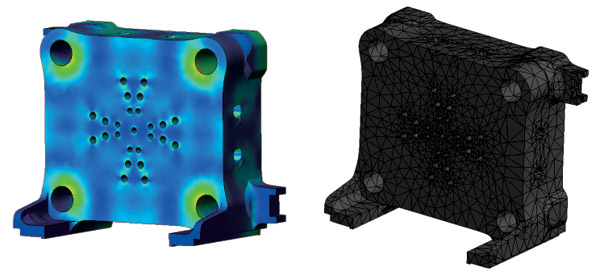

◆ FEA设计高箱形模板结构,模板变形量少；
◆ 独立式锁模缸,非与机壁一体铸造,无铸件砂孔漏油问题；
◆ 非机构式调模,零件少,故障少；
◆ 有强力开模之设计,开模力约10%闭模力。
◆ 二板式油压锁模结构更换模具快速，可边开模边顶出，节省成型周期；
◆ 支柱与油缸活塞分离不接触，活动机壁移动不影响活塞移动，可在开关模快速过程中完成高压锁模半合螺母对牙之程序，降低成型周期。
◆ 高压锁模半合螺母对牙时，仅移动高压锁模活塞及半合螺母，重量较轻，操作时间较短。
更节省
机构更坚固
生产更快速

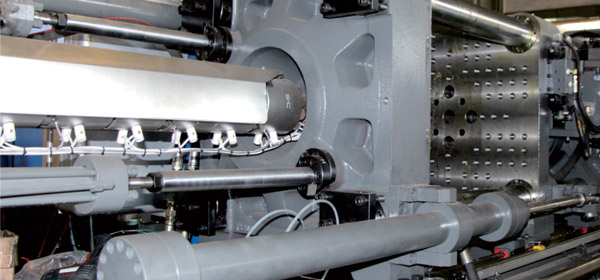

◆ 以两支对角位置的油缸移动快速开关模，并配合动模板下方加长滑脚支撑，使活动模板移动更平稳，开关模定位更精准；
◆ 活动模板采用线性滑轨，运动更平稳，效率更高。
◆ 可配合客户需求加大模厚及开模行程，适合深桶形模具；
◆ 可配合客户需求加大模板尺寸与柱内距，适合大型模具；
◆ 可配合客户需求作射出单元与开关模单元调配组合。
◆ 因支柱与油缸活塞为分离式，不接触 ，维修保养容易；
◆ 独立式锁模油缸（不与活动机壁一体铸造）换油封时可整组拆装；
◆ 支柱与锁模油缸活塞为分离式，不接触，互不影响，更换油封时不须拆支柱，更换支柱时不须拆解油缸。
更精准
更弹性
操作更简便
◆ 先进的两板式锁模机构，简化装备节约时间，结构紧凑，占地空间更小；
◆ 拉杆与动模板零摩擦，使用寿命更长，对角式布局的两个快速油缸大大提升开合模速度；
◆ 锁模高压建压行程短，起压迅速，锁模力与系统压力成正比，线性好；压力传感器实时监控，锁模力重复精度高；
◆ 对角分布的快速移模油缸，开合模速度更快，有效缩短周期，使模板在锁模动作时的均匀受力；

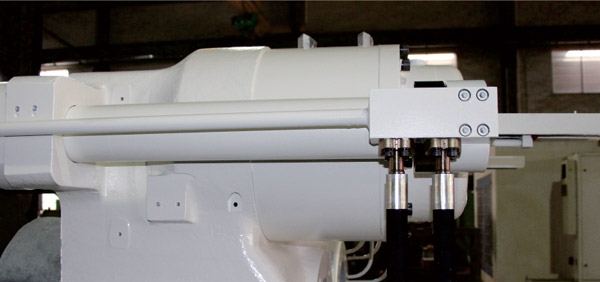

◆ 同步式拉杆抱闸装置，抱闸油缸具备缓冲功能，抱闸精确，无冲击；
◆ 超长的动模板支撑滑脚，保证模板在使用沉重模具时的精度，提升模具的使用寿命；
◆ 模板高刚性高，不易变形，有利于提升模具寿命和制品成型精度。
锁模单元
合理空间布局，使用寿命长
精准锁模
快速运动机构
坚固可靠滑脚
高刚性模板设计
◆ 对角式双射移油缸布局，射台对中性更好，整体射台工作平稳；
◆ 注射压缩功能，锁模油缸独立控制，实现快速反应的模板平行度控制和注塑压缩成型功能；

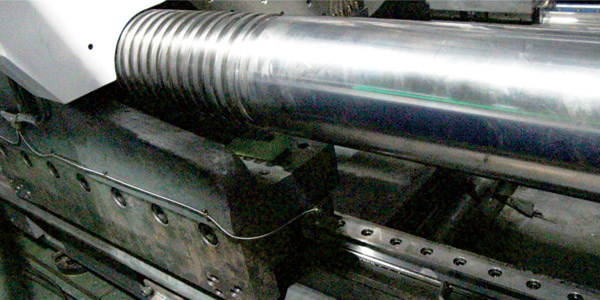

◆ 射台后板线轨导向，摩擦损耗小，响应速度快，随动性好。
◆ 拖板式注射结构，结构刚性更好，重心更合理，运行更平稳。
注射单元
快速稳定设计
低压注射技术
高效稳定射台
高刚性结构
技术参数
| 项目 | 单位 | YT-1300 | YT-1600 | YT-1900 | YT-2200 | YT-2500 | YT-2800 | YT-3200 | YT-3700 | |||||||||
| 射出单元 | 螺杆直径 | mm | Φ110 | Φ120 | Φ120 | Φ130 | Φ130 | Φ140 | Φ140 | Φ150 | Φ150 | Φ160 | Φ160 | Φ170 | Φ170 | Φ180 | Φ180 | Φ190 |
| 理论射出容积 | cm3 | 6411 | 7630 | 7348 | 8623 | 9486 | 11001 | 12463 | 14307 | 14660 | 16680 | 17684 | 19964 | 21212 | 23781 | 25180 | 28055 | |
| 射出量 | gram | 5790 | 6890 | 6635 | 7787 | 8565 | 9934 | 11254 | 13069 | 13238 | 15062 | 15969 | 18028 | 19154 | 21474 | 22737 | 25334 | |
| ozs | 204.2 | 243.0 | 234.0 | 274.7 | 302.1 | 350.4 | 397.0 | 461.0 | 466.9 | 531.3 | 563.3 | 635.9 | 675.6 | 757.5 | 802.0 | 893.6 | ||
| 射胶压力 | kg/cm2 | 2296 | 1929 | 1856 | 1582 | 2083 | 1796 | 2061 | 1795 | 1955 | 1718 | 200 | 1773 | 1935 | 1726 | 1948 | 1748 | |
| 射出率 | cm3/sec | 790 | 940 | 1052 | 1234 | 1088 | 1262 | 1100 | 1263 | 1377 | 1567 | 1472 | 1662 | 1640 | 1839 | 1760 | 1961 | |
| 夹模单元 | 闭模力 | metrictons | 1300 | 1600 | 1900 | 2200 | 2500 | 2800 | 3200 | 3700 | ||||||||
| 夹模行程 | mm | 1510-2210 | 1750-2600 | 1750-2600 | 1850-2750 | 1950-2950 | 2250-3250 | 2200-3200 | 2300-3300 | |||||||||
| 模板最大开距 | mm | 2860 | 3300 | 3350 | 3550 | 3750 | 4150 | 4200 | 4300 | |||||||||
| 模厚 | mm | 650-1350 | 700-1550 | 750-1600 | 800-1700 | 800-1800 | 900-1900 | 1000-2000 | 1000-2100 | |||||||||
| 大柱内距 | mm | 1350*1100 | 1550*1400 | 1660*1450 | 1850*1550 | 1950*1650 | 2050*1750 | 2200*1850 | 2300*1950 | |||||||||
| 托模行程 | mm | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | |||||||||
| 电气单元 | 电机马达 | KW | 124 | 144 | 174 | 195 | 210 | 234 | 240 | 260 | ||||||||
| 温度控制器 | (range)set | (0-400℃)*7 | (0-400℃)*7 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | (0-400℃)*8 | |||||||||
| 电热容量 | kw | 50.6 | 53 | 75.3 | 110.6 | 115 | 121.8 | 150 | 175 | |||||||||
| 其他 | 机械尺寸（LxWxH） | m | 10.2*3.3*2.8 | 11.3*3.5*2.9 | 13.3*3.7*3.3 | 14*4.1*3.4 | 14.3*4.2*3.5 | 14.8*4.3*3.6 | 15.3*5*3.8 | 16.5*5.3*4.1 | ||||||||
| 油箱容量 | liter | 1800 | 2300 | 2800 | 3500 | 3500 | 4000 | 4100 | 4400 | |||||||||
| 机械重量 | metrictons | 53 | 68 | 73 | 120 | 150 | 160 | 190 | 230 | |||||||||
| 最高系统压力 | kg/cm2 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |||||||||

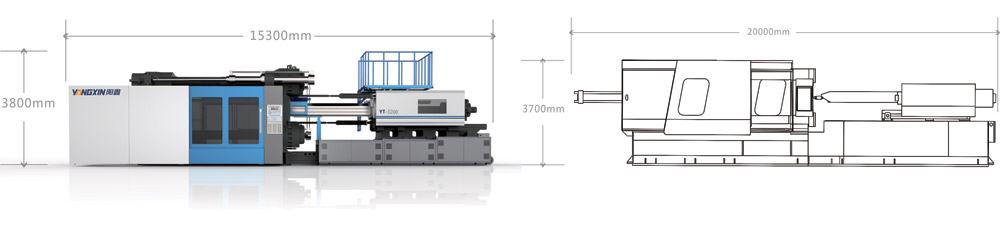

外观优势对比图
| 灵活布局和紧凑外形尺寸的优势， 可理想地融入您的生产环境中。 以3200吨机台比较缩短25% |  |
注：本产品参数射出量按聚苯乙烯比重1.05,假设效率0.88计算，因产品不断研究改良，设计变更时，恕不另作通知。
