YS单色机

型　号： YS-125

浏览量：

咨询热线：0752-6833832

分享按鈕

立即咨询

详情描述

YS系列伺服节能注塑机

精准的锁模系统，杰出的能效，高效的伺服驱动，都能满足所有需求，以客户产品为中心，为客户提供整套技术解决方案，并为全球客户创造更佳的投资回报和客户体验。

锁模单元

◆ 锁模四段控制顶出，二段控制开锁模顶出均采用线性电子尺传感器，精密度达0.01mm；

◆ 可以准确控制锁模和顶出，可以选择震动顶出，停顿多次顶出或搭配电眼检出和机铰润滑，采用电脑控制自动润滑；

◆ 可用电脑设定和监控并具备有警报功能保护机械正常运行。

高精密

同步液压精密调模机构液压马达驱动，中心定位齿轮调模，使调模运行为更顺畅快捷。

高刚性

高刚性正四方箱型模板保证模具受力均匀，注塑无毛边延长模具寿命。

高响应

节能高响应油路设计，速度灵敏，节能率20%~50%消耗电费大幅递减。

注塑单元

阳鑫天王星YS系列，秉持台湾先进的设计理念突破传统射出机的技术瓶颈，有效提升了成型精度，延长机器使用寿命大幅底降低了消耗！

专业化和射出解决方案，针对各种原料和工艺提供齐全的专业螺杆料筒组合，并可提供多种材质供客户选择，提升用户产品品质。

高精度

射座和射胶全部采用线性导轨，高精度低摩擦系数，运行更平衡，调整灵敏。更有利于低粘度及高温材料的注塑成型，射移支架整体铸造，整体射台的钢性增强。

高稳定

采用双射移结构，前拉式射台油缸，平行牵引，保持喷嘴与模具接触不偏移密封佳，不易漏胶。

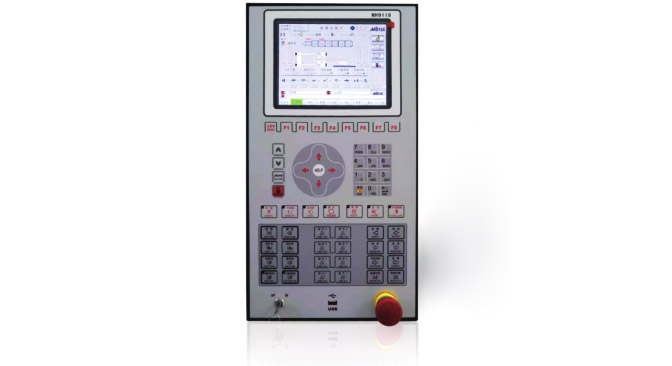

电脑控制系统

MH9118控制系统，双CPU独立处理器控制，运行速度高效稳定；

互联互通功能，可以与OPCUA、MES等管理软件系统进行数据连接，实现智能生产；

丰富的SPC品质统计管理，有效提升用户生产效益。

伺服液压驱动技术

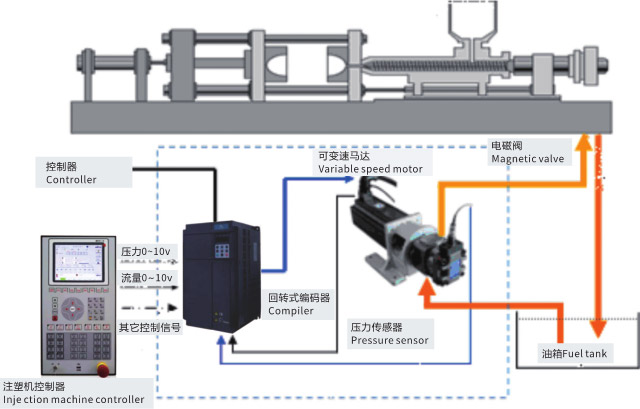

伺服动力系统构成图

YS系列标准注塑机应用行业产品

技术参数

项目Project		单位Unit	YS-60			YS-100			YS-130
注射单元 Injection unit	注射单元 INJECTION UNIT		150			250			500
	螺杆直径 Screw diameter	mm	Φ24	Φ26	Φ30	Φ30	Φ35	Φ40	Φ35	Φ40	Φ45
	螺杆长径比 Screw L/D ratio	L/D	20	19	18	26	22	20	25	22	20
	理论注射容积 Theoretical injection volume	cm³/sec	55	65	86	106	144	188	173	226	286
	注射重量 Injection weight(ps)	g	49	58	77	95	129	168	154	202	255
		oz	1.7	2.0	2.7	3.3	4.5	5.9	5.4	7.1	9.0
	注射压力 Injection pressure	kg/cm²	2722	2320	1742	2613	1920	1740	2331	1785	1410
	塑化能力 Plasticizing capacity	g/s	2	3	4	4	7	10	6	9	12
	螺杆行程 Screw stroke	mm	122			150			180
	螺杆转速 Scrwe speed	rpm	240			267			225
	注射速度 Injection speed	mm/s	114			101			94
	注射速率 Injection rate	cm^3/sec	51	60	80	71	97	127	90	118	149
锁模单元 Clamping unit	锁模力 Clamping force	KN	600			1000			1300
	开模行程 Mold opening stroke	mm	300			360			410
	容模量 Mold thickness range	mm	120-350			100-430			120-490
	最小模具尺寸 Mold heght min.	mm	205*205			234*234			267*267
	拉杆内距 Tie bar distance	mm	310*310			360*360			410*410
	顶出行程 Ejector stroke	mm	60			100			100
	顶出力 Ejector force	KN	27			27			27
其他 Other	油泵马达 Pump motor power	Kw	9.4			12.5			15.5
	温度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	电热功率 Heater power	kw	3.2			6 18			7 23
	外形尺寸 Machine dimension	mm	410010201800			440010351880			491711392026
	油箱容量 Oil tank	L	130			160			160
	机器重量 Machine weight	ton	2.5			3.5			4.5
	最大系统压力 Max. system pressure	kg/cm²	140			140			140

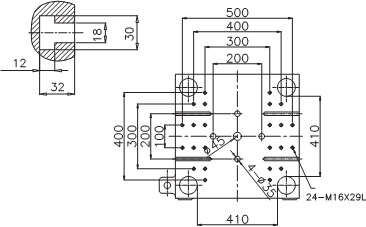

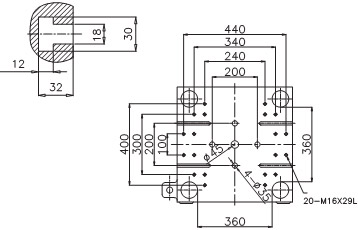

模版正面尺寸 Platen dimensions
模版侧面尺寸 Platen dimensions
外形尺寸 Machine dimensions

技术参数

项目Project		单位Unit	YS-160			YS-200			YS-260
注射单元 Injection unit	注射单元 INJECTION UNIT		600			800			1100
	螺杆直径 Screw diameter	mm	Φ40	Φ45	Φ50	Φ40	Φ50	Φ55	Φ50	Φ55	Φ60
	螺杆长径比 Screw L/D ratio	L/D	24	21	19	23	21	19	24	22	20
	理论注射容积 Theoretical injection volume	cm³/sec	274	347	428	358	442	534	471	570	678
	注射重量 Injection weight(ps)	g	244	309	382	319	394	477	420	509	605
		oz	8.6	10.9	13.5	11.3	13.9	16.8	14.8	17.9	21.4
	注射压力 Injection pressure	kg/cm²	2205	1742	1411	2333	1890	1562	2394	1979	1663
	塑化能力 Plasticizing capacity	g/s	7	10	14	10	14	18	14	18	24
	螺杆行程 Screw stroke	mm	218			225			240
	螺杆转速 Scrwe speed	rpm	189			180			180
	注射速度 Injection speed	mm/s	96			91			89
	注射速率 Injection rate	cm^3/sec	120	152	188	144	178	215	175	212	253
锁模单元 Clamping unit	锁模力 Clamping force	KN	1600			2000			2600
	开模行程 Mold opening stroke	mm	450			510			540
	容模量 Mold thickness range	mm	160-550			160-610			160-670
	最小模具尺寸 Mold heght min.	mm	299*299			332*332			380*380
	拉杆内距 Tie bar distance	mm	460*460			510*510			580*580
	顶出行程 Ejector stroke	mm	110			130			150
	顶出力 Ejector force	KN	40			40			54
其他 Other	油泵马达 Pump motor power	Kw	18.7			25.8			28.8
	温度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	电热功率 Heater power	kw	8.42			11.75			15
	外形尺寸 Machine dimension	mm	560810472045			581811432180			676611452215
	油箱容量 Oil tank	L	200			320			400
	机器重量 Machine weight	ton	5.5			7.5			11
	最大系统压力 Max. system pressure	kg/cm²	140			140			140

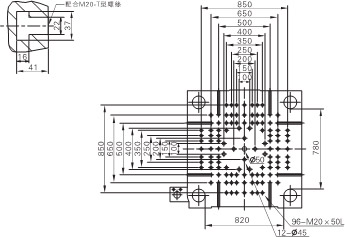

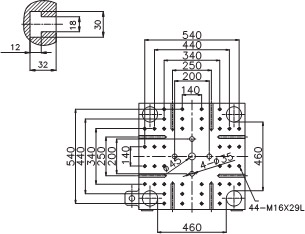

模版正面尺寸 Platen dimensions
模版侧面尺寸 Platen dimensions

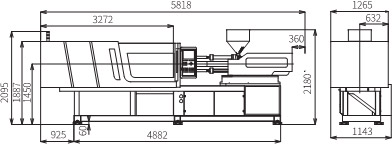

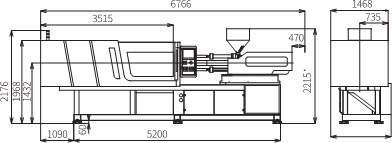

外形尺寸 Machine dimensions

技术参数

项目Project		单位Unit	YS-320			YS-380			YS-470
注射单元 Injection unit	注射单元 INJECTION UNIT		1700			2200			3000
	螺杆直径 Screw diameter	mm	Φ60	Φ65	Φ70	Φ65	Φ70	Φ75	Φ75	Φ80	Φ85
	螺杆长径比 Screw L/D ratio	L/D	23	21	19	23	22	20	22	21	19
	理论注射容积 Theoretical injection volume	cm³/sec	791	929	1077	1015	1177	1351	1501	1708	1928
	注射重量 Injection weight(ps)	g	706	829	961	906	1050	1206	1340	1525	1721
		oz	24.9	29.3	33.9	32.0	37.1	42.5	47.3	53.8	60.7
	注射压力 Injection pressure	kg/cm²	2191	1867	1610	2195	1893	1649	2050	1801	1596
	塑化能力 Plasticizing capacity	g/s	27	34	43	27	33	41	39	47	56
	螺杆行程 Screw stroke	mm	280			306			340
	螺杆转速 Scrwe speed	rpm	205			106			150
	注射速度 Injection speed	mm/s	85			92			93
	注射速率 Injection rate	cm^3/sec	240	281	326	306	355	408	410	466	526
锁模单元 Clamping unit	锁模力 Clamping force	KN	3200			3800			4700
	开模行程 Mold opening stroke	mm	590			645			730
	容模量 Mold thickness range	mm	200-650			190-790			250-800
	最小模具尺寸 Mold heght min.	mm	397*397			470*440			530*510
	拉杆内距 Tie bar distance	mm	660*660			720*680			820*780
	顶出行程 Ejector stroke	mm	185			200			200
	顶出力 Ejector force	KN	79			79			99
其他 Other	油泵马达 Pump motor power	Kw	37			47.2			28.8+28.8
	温度控制器 Temperature control range	(range)set	(0-400℃)*4			(0-400℃)*4			(0-400℃)*4
	电热功率 Heater power	kw	15			21			27.22
	外形尺寸 Machine dimension	mm	674017521604			819817522295			830019762405
	油箱容量 Oil tank	L	450			620			940
	机器重量 Machine weight	ton	12			14			18.5
	最大系统压力 Max. system pressure	kg/cm²	140			140			140

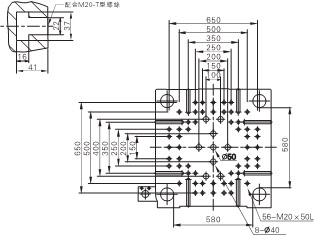

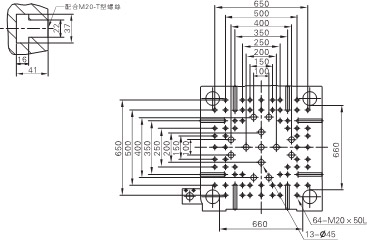

模版正面尺寸 Platen dimensions
模版侧面尺寸 Platen dimensions

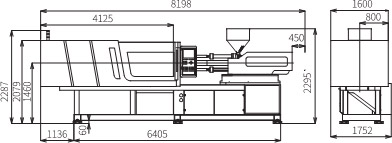

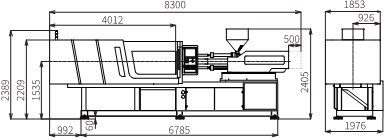

外形尺寸 Machine dimensions

技术参数

项目Project		单位Unit	YS-550				YS-650				YS-750
注射单元 Injection unit	注射单元 INJECTION UNIT		5100				5900				7400
	螺杆直径 Screw diameter	mm	Φ80	Φ85	Φ90	Φ95	Φ85	Φ90	Φ95	Φ100	Φ90	Φ95	Φ100	Φ110
	螺杆长径比 Screw L/D ratio	L/D	24	23	22	21	23	22	21	20	22	21	20	18
	理论注射容积 Theoretical injection volume	cm³/sec	2165	2444	2741	3053	2552	2861	3188	3533	2988	3330	3690	4464
	注射重量 Injection weight(ps)	g	1933	2182	2446	2725	2278	2554	2845	3153	2667	2972	3293	3984
		oz	68.2	77.0	86.3	96.1	80.3	90.1	100.4	111.2	94.1	104.8	116.2	140.5
	注射压力 Injection pressure	kg/cm²	2380	2108	1880	1688	2329	2078	1865	1683	2498	2242	2023	1672
	塑化能力 Plasticizing capacity	g/s	47	57	68	79	60	71	84	98	76	89	104	139
	螺杆行程 Screw stroke	mm	431				450				470
	螺杆转速 Scrwe speed	rpm	152				160				170.8
	注射速度 Injection speed	mm/s	90				86				76
	注射速率 Injection rate	cm^3/sec	452	511	573	638	487	545	608	673	484	540	598	724
锁模单元 Clamping unit	锁模力 Clamping force	KN	5500				6500				7500
	开模行程 Mold opening stroke	mm	800				900				1000
	容模量 Mold thickness range	mm	300-900				350-1100				400-1100
	最小模具尺寸 Mold heght min.	mm	525*525				560*560				626*626
	拉杆内距 Tie bar distance	mm	860*860				910*910				980*980
	顶出行程 Ejector stroke	mm	220				220				240
	顶出力 Ejector force	KN	161				226				209
其他 Other	油泵马达 Pump motor power	Kw	28.8+37				28.8+37				37+37
	温度控制器 Temperature control range	(range)set	(0-400℃)*4				(0-400℃)*4				(0-400℃)*4
	电热功率 Heater power	kw	3 15				34.25				40.73
	外形尺寸 Machine dimension	mm	980920332746				1018920672681				1110119823296
	油箱容量 Oil tank	L	1000				1200				1400
	机器重量 Machine weight	ton	24				29				40
	最大系统压力 Max. system pressure	kg/cm²	170				170				170

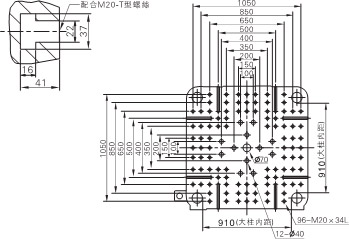

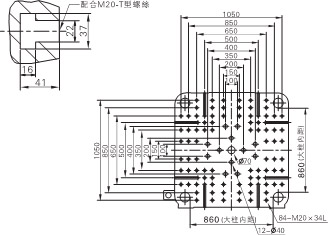

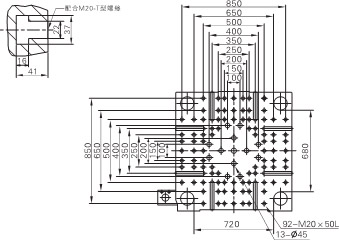

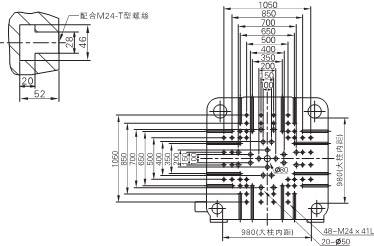

模版正面尺寸 Platen dimensions
模版侧面尺寸 Platen dimensions

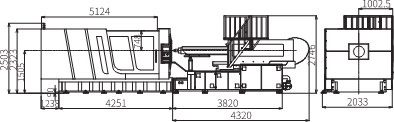

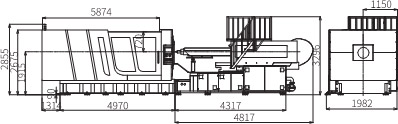

外形尺寸 Machine dimensions

技术参数

项目Project		单位Unit	YS-850				YS-1000				YS-1250				YS-1480
注射单元 Injection unit	注射单元 INJECTION UNIT		9800				11000				11000				25000
	螺杆直径 Screw diameter	mm	Φ95	Φ100	Φ110	Φ120	Φ100	Φ110	Φ120	Φ130	Φ100	Φ120	Φ130	Φ140	Φ130	Φ140	Φ150	Φ160
	螺杆长径比 Screw L/D ratio	L/D	23	22	20	18	23	21	19	18	21	19	18	17	23	21	20	19
	理论注射容积 Theoretical injection volume	cm³/sec	3684	4082	4939	5878	4318	5224	6217	7297	5224	6217	7297	8462	10746	12463	14307	16278
	注射重量 Injection weight(ps)	g	3288	3643	4408	5246	3853	4663	5549	6512	4663	5549	6512	7553	9591	11123	12769	14528
		oz	116.0	128.5	155.5	185.1	135.9	164.5	195.7	229.7	164.5	195.7	229.7	266.4	338.3	392.3	450.4	512.4
	注射压力 Injection pressure	kg/cm²	2670	2410	1992	1673	2570	2124	1785	1521	2124	1785	1521	1311	2390	2061	1795	1578
	塑化能力 Plasticizing capacity	g/s	97	113	151	196	110	146	190	241	155	202	256	320	189	236	290	352
	螺杆行程 Screw stroke	mm	520				550				550				810
	螺杆转速 Scrwe speed	rpm	186				180				191				141
	注射速度 Injection speed	mm/s	86				88				94				86
	注射速率 Injection rate	cm^3/sec	611	677	724	975	694	840	1000	1174	894	1063	1248	1448	1138	1320	1515	1724
锁模单元 Clamping unit	锁模力 Clamping force	KN	8500				10000				12500				14200
	开模行程 Mold opening stroke	mm	1000				1100				1275				1450
	容模量 Mold thickness range	mm	400-1200				400-1300				450-1400				500-1500
	最小模具尺寸 Mold heght min.	mm	625*625				690*690				790*790				845*845
	拉杆内距 Tie bar distance	mm	1060*1060				1160*1160				1260*1260				1320*1320
	顶出行程 Ejector stroke	mm	240				300				320				340
	顶出力 Ejector force	KN	209				262				262				300
其他 Other	油泵马达 Pump motor power	Kw	37+28.8+28.8				37+37+28.8				37+37+37				42+42+31.4
	温度控制器 Temperature control range	(range)set	(0-400℃)*4				(0-400℃)*4				(0-400℃)*4				(0-400℃)*4
	电热功率 Heater power	kw	46.48				51.2				62.78				76.13
	外形尺寸 Machine dimension	mm	1125119823396				1193625352826				1282025352801				1442029403161
	油箱容量 Oil tank	L	1600				1700				1700				2500
	机器重量 Machine weight	ton	42				50.8				74				84
	最大系统压力 Max. system pressure	kg/cm²	170				170				170				170
模版正面尺寸 Platen dimensions
模版侧面尺寸 Platen dimensions

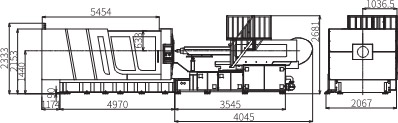

外形尺寸 Machine dimensions

YS系列标准机器配置

YS系列标准机器配置
	配置
锁模部分
精密电子尺控制锁模/顶出行程/射胶行程	●
锁模大板及射胶大板及机铰采用QT500-7A球墨铸铁	●
预留机械手安装螺纹孔	●
液压驱动齿轮调模装置	●
液压、电气双重保护	●
移动模板耐磨锰钢带轨道	●
自动集中容积式润滑系统	●
多种顶出功能可选	●
低压模具保护功能	●
T型槽、码模孔复合模板	●
自动调模功能	●
顶出强制复位功能	●
机门边加装防夹伤缓冲条设计	●
锁模钣金四周全封闭防护（高度2米内加活动盖板）	●
免调节式机械安全锁撞杆（60T~450可选）	○
特殊模具安装孔	○
吊模架（200T以下）	○
模具隔热板	○
加大顶出力、加大顶出行程	○
加大容模量	○
磁力模板	○
顶退确认功能	○
更改固定板模具定位环	○
机架与活动门间防护挡板	○
射台部分
双缸平衡注射系统	●
低速大扭矩液压马达	●
氮化合金钢螺杆料筒	●
下料口冷却装置	●
射嘴及料管多段PID温度控制	●
双射移油缸	●
半封闭式保温罩、射嘴防护罩	●
螺杆防冷启动功能	●
自动清料功能	●
熔胶前、后松退可选	●
移动或滚动料斗装置（60-450T)	●
螺杆转速检测	●
陶瓷发热圈	○
高速低扭矩液压马达	○
专用料管组（电镀、双合金、PC、PMMA、PBT、PA等）	○
料筒风冷装置	○
弹簧自锁射嘴	○
加大注射行程或加大（减少）一级射胶机构	○
旋转射台	○
红外发热圈	○
射移电子尺	○
射台手动润滑泵集中加润滑脂（550T及以上机型）	●
射台手动润滑泵集中加润滑脂（550T以下机型）	○
不锈钢上料斗	○
料斗滑轨（450T及以上机型)	○
料斗滑轨（450T以下机型)	●
下料口防护装置	○
液压系统
第三代伺服泵系统	●
高精密实时旁路滤油器装置	○
低噪音节能型液压回路	●
进口名牌液压控制阀	●
进口名牌液压密封件	●
差动快速合模油路（200T以上机型）	●
内置式冷却器(450T及以下机型)	●
开模刹车油路设计（开模背压）	●
油温自动检测及高低温报警	●
外露高压油管配防爆链	●
全机标配一组带阀抽芯（550T以上两组)	●
多组运水装置并配快速插头	●
熔胶比例背压控制（550T及以上机型标配）	○
加大多级油泵、电机	○
加大多级熔胶马达	○
同步顶出、抽芯、熔胶系统	○
高响应蓄能伺服注射系统	○
多组抽芯装置	○
加装液压旋转脱模装置	○
玻璃管冷却流量计	○
增加液压油位置传感器	○
带位置反馈液压安全阀	○
液压安全凸轮阀	●
电气部分
料筒加热强制保护	●
输入、输出检视画面	●
自动保温及自动加热设定功能	●
射胶转保压方式：时间/位置/时间+位置	●
10寸TFT真彩色LCD显示屏(550T及以上机型）	●
8寸TFT真彩色LCD显示屏(550T以下机型）	●
240组大容量工艺参数存储空间，USB存储接口	●
多种操作语言	●
可设置多级密码保护，操作面板带锁按键钥匙	●
前后安全门急停开关保护	●
质量数据过程控制界面	●
生产统计过程控制（SPC)实时列表界面	●
预留吹风、抽芯回保护等多种接口(有软件，无硬件)	●
二组AC380V/16A三相插座，一组AC220V/10A多功能二三插插座	●
热流道模具针阀控制	○
国内机械手电气接口	○
欧标67机械手电气接口	○
欧标12机械手电气接口	○
电动安全门(550T及以上机型）	●
双色报警灯	●
热流道接口	○
气动顺序阀	○
电动旋转脱模接口	○
更改电源电压	○
一组吹气带阀装置	○
多组吹气带阀装置	○
气辅注射装置	○
中央（联网）监控系统	○
前、后安全门内光栅保护(550T及以上机型）	○
电脑整机能耗显示	○
增加电度表	○
电热圈使用固态继电器	●
欧洲品牌电脑系统	○
射嘴直接温度控制	○
后安全门操作（需客户承诺安全责任）	○
前安全门关门到位上屏确认	○
总电源空气开关	●
电热总控制配交流接触器	●
隔离变压器	○
其他部分
说明书	●
避震脚	●
工具箱及工具一套	●
码模夹	●
射嘴专用扳手	●
液压油	○
干燥机	○
自动上料机	○
备注：●表示该功能标配；○表示该功能选配；

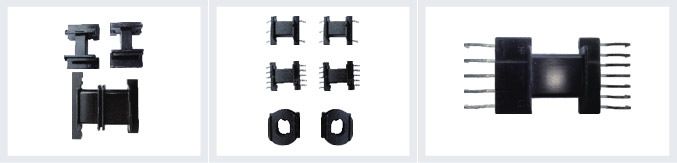

卧式电木专用注塑机

产品运用：

可用于各种热固性（电木）产品生产：胶木、餐具、手轮、手柄、电木把手、刀具、拉手、胶木、锅柄、刀柄、电木旋转、开关、烤炉配件、接线端子、端钮、电表配件、电表壳等电木制品。

果框专用注塑机

产品运用：

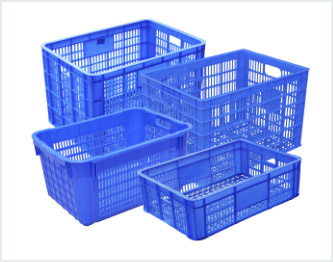

苹果框、芒果框、橘子框、葡萄框…等各类周转框。

产品特性：

1、伺服油泵动力系统全部加大；

2、模板、哥林柱等关键部位零部件采用硬化分板全新设计；

3、采用高速机专用电脑控制器能快速稳定运行，比市场同类型普通果框机快10%-20%；

4、润滑系统采用点对点定量润滑系统，保证每一滴油润滑到位；

5、采用果框机专用合金螺杆，延长螺杆使用寿命。

技术参数

项目		单位	YS-130B		YS-160B		YS-200B		YS-300B
射出单元	螺杆直径	mm	Φ36	Φ40	Φ40	Φ44	Φ44	Φ50	Φ68	Φ75
	理论射出容量	cm³	163	226	274	331	342	442	1111	1351
	射出量	gram	180	250	303	366	378	488	1227	1492
		ozs	4.3	5.9	8.6	10.4	10.8	13.9	35.0	42.5
	射胶压力	kg/cm²	2035	1470	2205	1822	2440	1890	2006	1648
	射出速度	mm/s	88		84		90		80
	射出率	cm²/sec	92	127	106	128	145	188	291	354
夹模单元	闭模力	metrictons	128		160		200		300
	夹模行程	mm	410		450		510		590
	模厚	mm	120-490		160-550		160-610		200-650
	建议最小模具尺寸	mm	267*367		299*299		332*332		397*397
	大柱内距	mm	410*410		460*460		510*510		660*660
	模盘尺寸	mm	600*600		670*670		745*745		894*894
	托模行程	mm	100		110		130		185
电气单元	电机马达	Kw	14.1		16.5		21.2		31.4
	温度控制器	(range)set	(0-400℃)*4		(0-400℃)*4		(0-400℃)*4		(0-400℃)*4
	电热容量	Kw	8.88		11.45		14.4		19.75
其他	机械尺寸	mm	500010501790		555511001790		608012501860		734014302100
	油箱容量	liter	210		250		340		450
	机械重量	metrictons	4.5		5.5		7.5		12
	最高系统压力	kg/cm²	140		140		140		140

技术参数

项目		单位	YS-320K	YS-380K	YS-470K	YS-550K
射出单元	螺杆直径	mm	Φ65	Φ75	Φ85	Φ95
	理论射出容量	cm³	929	1351	1928	3053
	射出量	gram	829	1206	1721	2725
	射出量	ozs	29.2	42.5	60.7	96.1
	射胶压力	kg/cm²	1417	1648	1770	1535
	射出速度	mm/s	106	103	105	107
	射出率	cm²/sec	350	453	593	760
夹模单元	闭模力	metrictons	300	380	470	550
	夹模行程	mm	590	645	730	800
	模厚	mm	200-650	190-790	250-800	350-900
	建议最小模具尺寸	mm	397*397	425*415	475*475	525*525
	大柱内距	mm	660*660	710*690	760*760	860*860
	模盘尺寸	mm	894*894	1000*980	1120*1120	1250*1250
	托模行程	mm	185	200	200	220
电气单元	电机马达	Kw	31.4	31.4	42.4	30+30
	温度控制器	(range)set	(0-400℃)*4	(0-400℃)*4	(0-400℃)*4	(0-400℃)*4
	电热容量	Kw	19.75	23.05	23.05	27.7
其他	机械尺寸	mm	734014302100	802015002175	834019202210	935019502220
	油箱容量	liter	450	620	780	1000
	机械重量	metrictons	12	14	18.5	24
	最高系统压力	kg/cm²	140	140	140	140

下一页：没有了! 上一页：伺服节能射出成型机

我们始终专注"注塑机"装备领域

PRODUCTS CENTER

走进阳鑫

新闻动态

阳鑫创新

产品中心

社会责任

服务网络

加入我们

联系我们

网站地图
