双色注塑成型机转盘式

适合于多种不同应用，且拥有众多技术功能，给您带来更高效的生产。

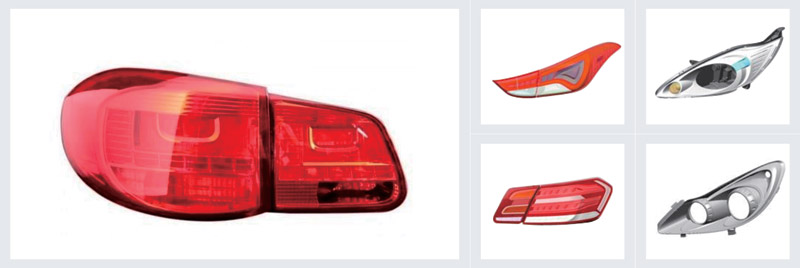

适用范围广

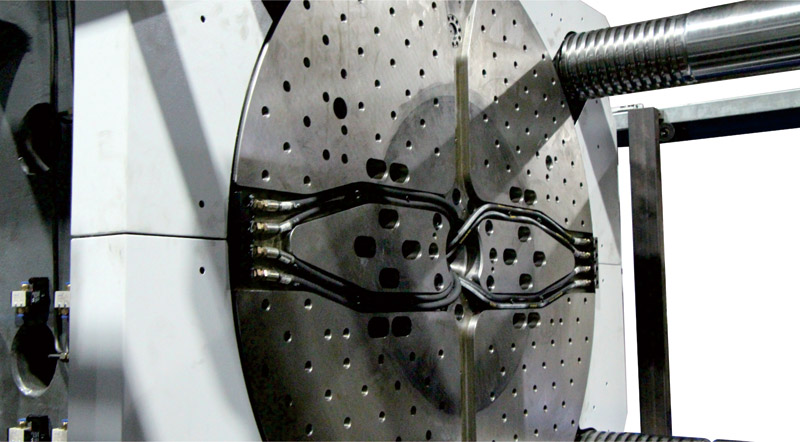

• 本机于活动模板装有往复180度旋转之转盘，可置放两付双色模具生产两种不同物料之产品。

精密稳定

• 精心设计之高效伺服驱动齿轮传动结构，旋转快速，平稳，停止位置准确。

可靠耐用

• 转盘高耐磨平面，转动时与模壁不接触，摩擦力极小可减少因磨耗所造成的故障。

多样性选择

• 转盘附有两组中子及模具运水装置可选择油，水，气，电，回路。

人性化设计

• 特别设计转盘支撑结构，有效防止装模后转盘前倾下垂。

安全无忧

• 转盘完成停止位置，在关模之前盘面模具定位孔再确认以保护模具安全不受损。

双色注塑成型机转轴式

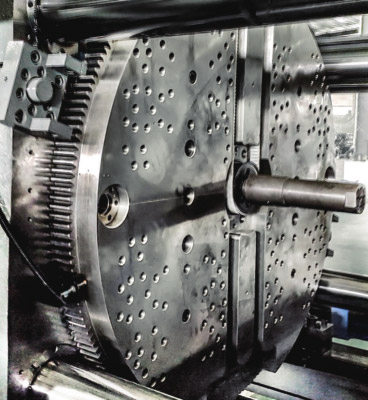

• ◆活动车壁中心有180度之转动机构，带动模具旋转板转动，来生产双色分明产品；




• ◆射出部分有两支独立料管组，可同时作射出成型产品；




• ◆机器动作可同时依产品需求，作托模再转动模具旋转板，或先转动模具旋转板再托模之弹性操作；

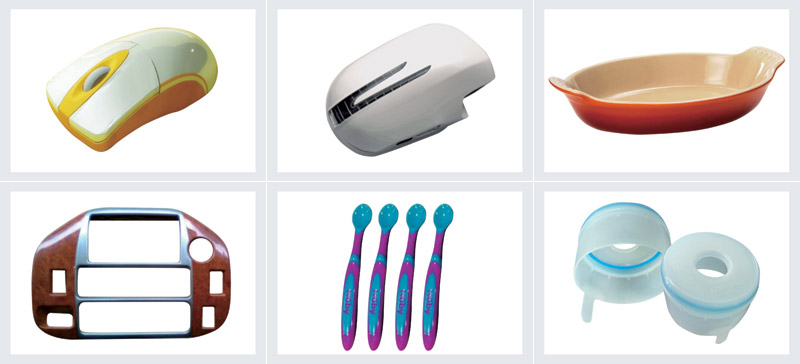

• ◆本机适合生产按钮、把手、握柄……等产品。

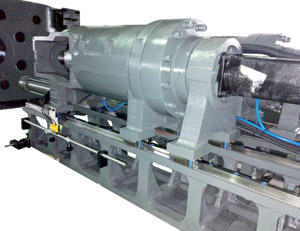

注塑单元



• 采用高效的驱动技术，结合灵活多变的设置，满足您的所有需求。





高价值

• 射出部分有两组独立之料管组，同步做射出动作，双色一次成型，可大幅缩短成型周期，增加经营利润。





高灵活

• 两套独立的压力/流量控制油路，分别控制两套射出及顶出系统，可根据塑料制品的特点灵活多变的设置最优化的注塑工艺，确保注塑产品高生产量，低成型周期，进而拥有更强的市场竞争力。





高效率

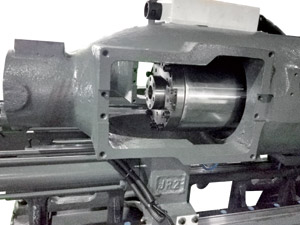

• 特色设计之单缸注塑单元，储料马达直接驱动螺杆，可减少注塑活塞杆油封及机构磨耗，避免油缸内漏，提升射出效率，成型稳定性高。

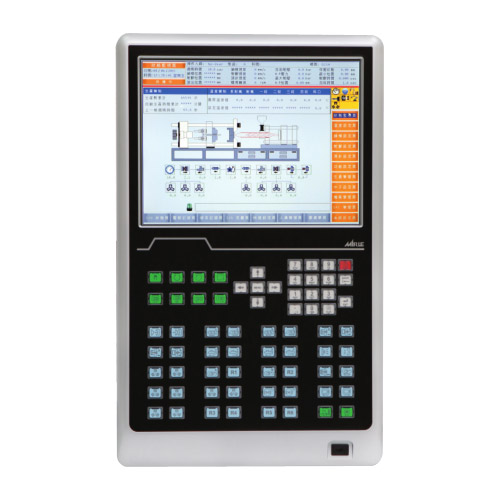

微电脑控制器

• ◆采用台湾制造先进的微电脑控制器400兆高速CPU可搭配半闭及全闭回路油压系统；




• ◆加上人性化图形操作界面，线上曲线检测功能及中央网路连线管理；




• ◆丰富的SPC品质管理界面，利于生产高精度产品为用户提高加值利润。




• ◆具备六段射出，三段保压，二段松退及保压位置切换控制等功能；




• ◆可以根据产品需要灵活调整，精确之射出终点及保压及保压位置切换，实现高精密，高稳定性之射出性能；




• ◆射出采用线性电子尺，精度达0.01mm，可准确控制射出行程，可记录并同时显示连续生产过程抽样温度曲线，射出终点；




• ◆保压切换点，保压完成点曲线，并有历史曲线比对功能，精度达0.1mm，系统稳定性一目了然；




• ◆六段PID温度控制，精度可达±1？，并具备温度异常断线警报及上下限制设立功能，可精确掌控料温；




• ◆螺杆低温起动保护，防止螺杆意外损伤，可调定时预热功能，实时保温及料管自动加温功能，自动洗料功能。

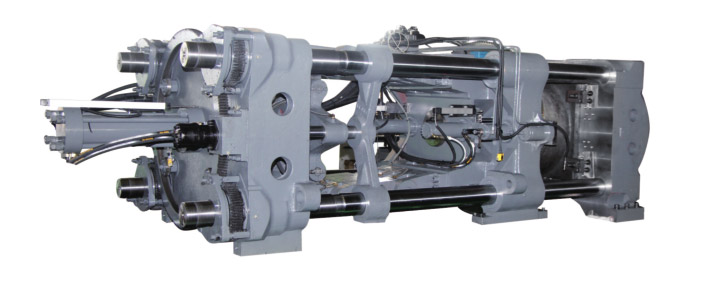

锁模单元



• 转盘两侧增加夹紧装置，有效防止转盘重心偏移。




• 独特精准的转盘定准装置，可确保锁模平稳，防止模具损伤。




• 独特的哥林柱与机绞加强型设计，有效吸收锁模产生的剪应力，可延长机械使用寿命。




• 锁模四段控制，顶出多功能控制，开锁模顶出均采用线性电子尺传感器，精密度达到0.01mm。




• 顶出控制可选择振动顶出，顶出定位，多次顶出，压力和速度可由电脑设定。




• 配有高精度低压合模保护，可直接通过监视器设定，低压效果完美。




• 机绞自动润滑系统采用电脑控制，润滑设定可在面板上直接进行操作监控，并具有润滑失效警报。

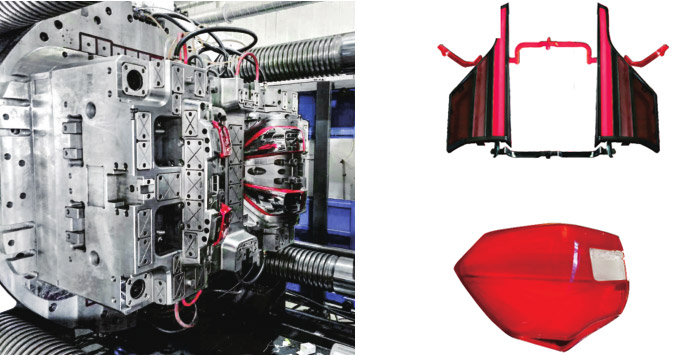

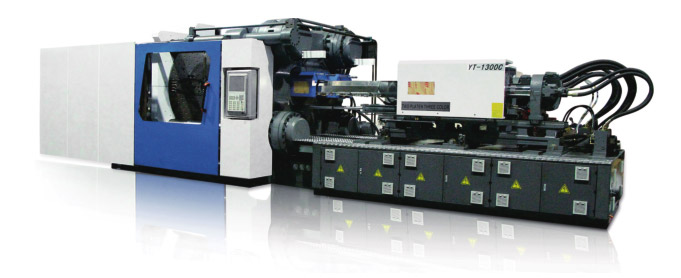

超大型双色注塑成型机



• ●采用盟立微电脑控制器，可选购闭回路油压控制系统，展现极为稳定精准的性能。




• ●转盘转动时与模具不接触，减少因磨耗所产生的故障，且在开模前均作精准的定位确认以保护模具的安全，此为我公司的独特设计。




• ●本机所采用的新一代曲手夹模结构，结合箱型活动壁及高刚性固定壁结构，精简坚固的设计，经有限元素分析变形量及应力分布，确实达到高强度且耐疲劳之特性，可确保成形品质及大柱寿命。




• ●本机所搭配之盟立控制器采用32位元素调整中央处理器，系统反应速率高达1.20ms，可有效提升机台动作灵敏度及稳定性。




• ●两组射单元均采用新式单缸射出结构，射出与加料独立运作，可进行多项复合射出动作。




• ●配置伺服省电回路系统，有效节约能源。

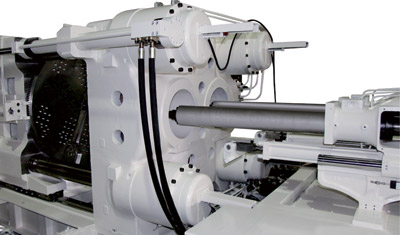

两板双色注塑机

• 省空间：二版式结构，较传统双色机长度缩短25~30%。




• 耐用：FEA设计箱型模板结构，比普通机模板强度提升15%以上，模板变形少，大柱较传统机强度加大20%，使用寿命长，大柱与动模板不接触，提升大柱寿命。




• 精密：二两板直压式锁模，锁模力精准，重复精度高。




• 灵活：1.可配合客户需求加大托模行程与托模力。2.可配合客户加大开模行程。3.可配合客户需求灵活搭配射台。

YTC双色机系列产品规格表

技术参数

项目		单位	YC-130			YC-180
射出单元	螺杆直径	mm	Φ24	Φ26	Φ30	Φ26	Φ30	Φ34
	理论射出容积	cm3	55	65	86	77	102	132
	射出量	gram	51	60	80	71	95	122
		ozs	1.8	2.1	2.8	2.5	3.3	1.3
	射胶压力	kg/cm2	2406	2050	1540	2547	1913	1490
	射出速度	mm/s		129			121
	射出率	cm3/sec	58	68	91	64	85	110
	螺杆转速	rpm	280			250
夹模单元	闭模力	metric tons	130			180
	夹模行程	mm	310			400
	模厚	mm	120-400			160-430
	转盘直径	mm	720			830
	料管中心距	mm	350			420
	大柱内距	mm	600*400			710*440
	托模行程	mm	70			100
电气单元	电机马达	kw	7.5+7.5			9.4+9.4
	温度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5
	电热容量	kw	7.2			8.8
其他	机械尺寸	mm	5000*1100*1800			5584*1600*1840
	机械重量	metric tons	5			7
	最高系统压力	kg/cm2	140			140

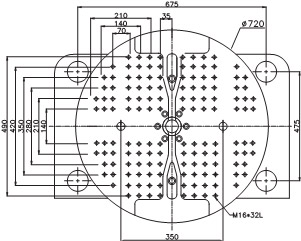

回转盘正面尺寸
固定模板正面尺寸
模板侧面尺寸

技术参数

项目		单位	YC-230			YC-300
射出单元	螺杆直径	mm	Φ30	Φ34	Φ40	Φ34	Φ40	Φ45
	理论射出容积	cm3	113	145	201	159	220	278
	射出量	gram	104	134	186	147	203	257
		ozs	3.7	4.7	6.5	5.2	7.2	9.1
	射胶压力	kg/cm2	2489	1938	1400	3052	2205	1742
	射出速度	mm/s		106			82
	射出率	cm3/sec	75	96	133	74	103	130
	螺杆转速	rpm	250			250
夹模单元	闭模力	metric tons	230			300
	夹模行程	mm	450			500
	模厚	mm	180-470			195-585
	转盘直径	mm	960			1070
	料管中心距	mm	450			500
	大柱内距	mm	830*510			910*570
	托模行程	mm	110			110
电气单元	电机马达	kw	9.4+9.4			14.1+14.1
	温度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5
	电热容量	kw	8.8			13
其他	机械尺寸	mm	6800*1800*2100			7000*1900*2200
	机械重量	metric tons	13			15
	最高系统压力	kg/cm2	140			140
回转盘正面尺寸
固定模板正面尺寸
模板侧面尺寸

技术参数

项目		单位	YC-450			YC-550			YC-650
射出单元	螺杆直径	mm	Φ45	Φ50		Φ50	Φ55		Φ50	Φ55
	理论射出容积	cm3	366	451		530	641		471	570
	射出量	gram	338	417		490	592		420	509
		ozs	11.9	14.7		17.3	20.9		14.8	17.9
	射胶压力	kg/cm2	2676	2167		2309	1908		2764	2284
	射出速度	mm/s	88			82			82
	射出率	cm3/sec	140	172		162	196		160	194
	螺杆转速	rpm	170			190
夹模单元	闭模力	metric tons	450			550			650
	夹模行程	mm	600			620			650
	模厚	mm	200-700			320-900			350-1000
	转盘直径	mm	1250			1450			150
	料管中心距	mm	550			650			37
	大柱内距	mm	1100*600			1200*715			1260*780
	托模行程	mm	140			140			140
电气单元	电机马达	kw	21.2+21.2			30+30			30+30
	温度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5			2-(0-400℃)*5
	电热容量	kw	26			26			32
其他	机械尺寸	mm	7500*2000*2100			7850*2250*2200			8000*2250*2200
	机械重量	metric tons	17.6			30			32
	最高系统压力	kg/cm2	140			140			140
回转盘正面尺寸
固定模板正面尺寸
模板侧面尺寸

技术参数

项目		单位	YC-850			YC-1000			YC-1420
射出单元	螺杆直径	mm	Φ55	Φ70		Φ55	Φ70		Φ44	Φ70	Φ90
	理论射出容积	cm3	665	1500		665	1500		665	1500	2893
	射出量	gram	614	1386		614	1386		614	1386	2673
		ozs	21.7	48.9		21.7	48.9		21.7	48.9	94.3
	射胶压力	kg/cm2	2343	2210		2343	2271		2343	2210	1815
	射出速度	mm/s	105			105			105
	射出率	cm3/sec	249	403		249	403		249	403	667
	螺杆转速	rpm	160			180			160
夹模单元	闭模力	metric tons	850			1000			1420
	夹模行程	mm	1000			1100			1300
	模厚	mm	400-1100			700-1300			700-1300
	转盘直径	mm	1500			1600			1930
	料管中心距	mm	700			710			710
	大柱内距	mm	1060*1060			1130*1130			1330*1330
	托模行程	mm	140			140			130
电气单元	电机马达	kw	31.4+31.4			45+45			60+60
	温度控制器	(range)set	2-(0-400℃)*5			2-(0-400℃)*5			2-(0-400℃)*5
	电热容量	kw	58			58.7			67.9
其他	机械尺寸	mm	11100*2250*2300			11200*2300*2500			11500*3050*2750
	机械重量	metric tons	50			56			70
	最高系统压力	kg/cm2	140			140			140
回转盘正面尺寸
固定模板正面尺寸
模板侧面尺寸

注：本产品参数射出量按聚苯乙烯比重1.05,假设效率0.88计算，因产品不断研究改良，设计变更时，恕不另作通知。
